包装明细

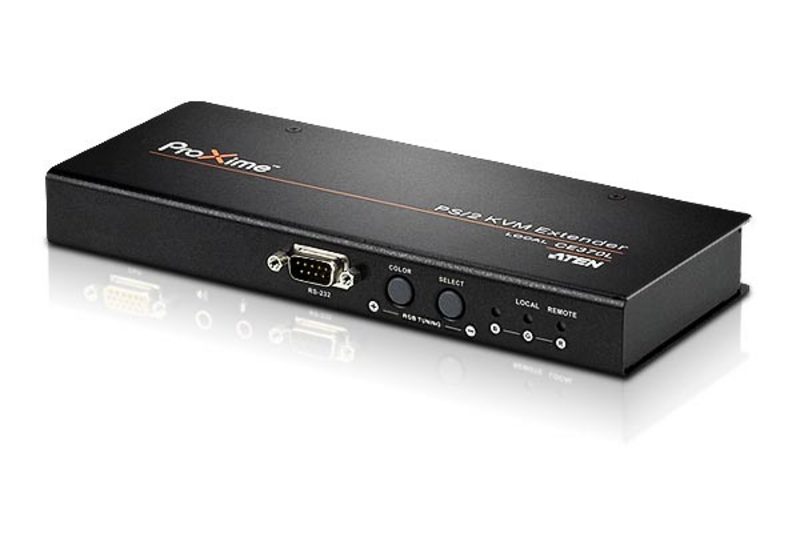

1 x CE370L PS/2 KVM信号延长器(本地设备)

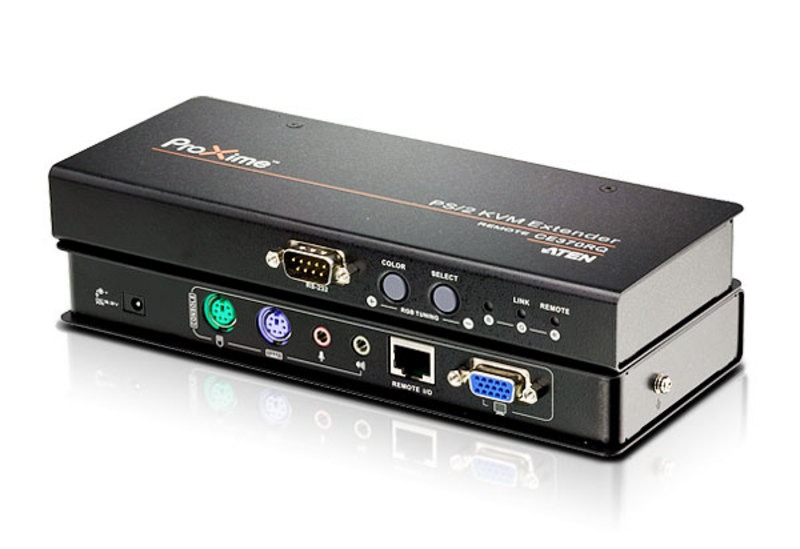

1 x CE370RQ PS/2 KVM信号延长器(远程设备)
1 x 特制PS/2 KVM线缆 (1.8 m)
2 x 电源适配器
1 x 机架安装配件
1 x 使用者说明书
1 x 快速安装卡

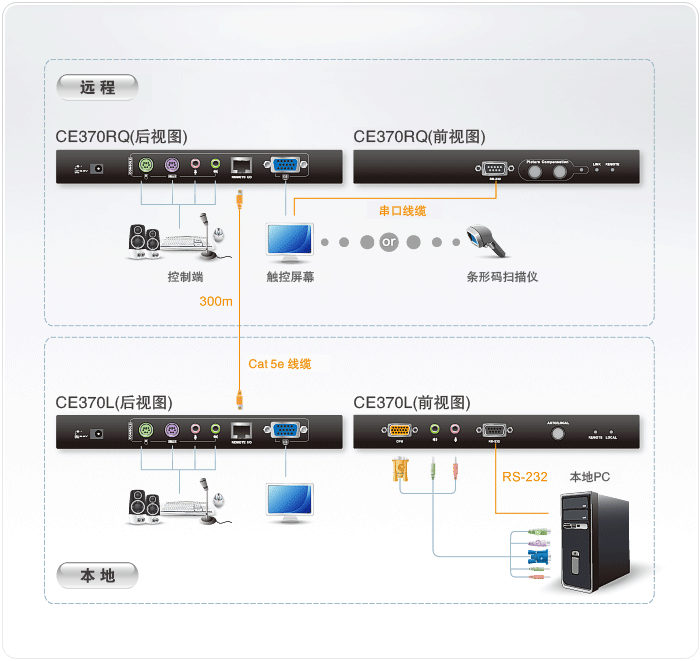

通过Cat 5e线缆可延伸本地与远程设备的距离达300m
抗色偏(Deskew)功能–自动同步化RGB信号延迟时间,以补偿信号因距离所造成的误差
支持OSD屏幕选单功能–可通过直觉式且易操作的OSD屏幕选单系统,轻松调整视频质量
可手动调整R/G/B信号设定、储存与取回
可调式增益控制功能–可依距离远近以自动与手动方式补强信号传输强度
双控制端操作–可通过本地与远程键盘、显示器与鼠标所组成的控制端操控系统
内建ASIC芯片,提供更高的可靠性与兼容性
具备自动信号补偿(ASC)与储存设定功能
RS-232串口连接端口–可连接串口终端机或串口设备,例如触控式显示器与条形码扫描仪(速率115200 bps)
音频功能–支持立体声扬声器及麦克风
按键操作模式选择(限本地设备)–通过单一按键可选择本地端操控与自动操控模式
内建8KV/15KV静电保护(接触电压8KV;空气电压15KV)与2KV突波保护
高视频分辨率 - 1920 x 1200@60Hz(150 m), 1280 x 1024@60Hz(300 m)
高质量音频–即使距离300m远仍可维持高音频质量
支持宽屏幕*
支持VGA, SVGA, SXGA(1280x1024), UXGA(1600x1200), WUXGA(1920x1200)以及multisync显示器;本地显示器支持DDC, DDC2与DDC2B
支持热插拔
可安装于机架
无需软件即可轻松完成安装–仅需在设备间连接上线缆
* 影像来源设备所需读取的宽屏幕显示器EDID数据是经由本地控制端的影像输出端口回传,故请将宽屏幕显示器连接至本地控端输出端口,或是使用EDID仿真器
功能 | CE370L | CE370RQ | ||
接口 | 控制端连接端口 | 键盘 | 1 x 6-pin Mini-DIN 母头 (紫) | |
显示器 | 1 x HDB-15 母头 (蓝) | |||
鼠标 | 1 x 6-pin Mini-DIN 母头 (绿) | |||
扬声器 | 1 x Mini Stereo Jack 母头 (绿) | |||
麦克风 | 1 x Mini Stereo Jack 母头 (紫) | |||
电脑端连接端口 | 键盘/显示器/鼠标 | 1 x SPHD-17 母头 (黄) | N/A | |
扬声器 | 1 x Mini Stereo Jack (绿) | |||
麦克风 | 1 x Mini Stereo Jack (粉红) | |||
RS-232 | 1 x DB-9 母头 (黑) | 1 x DB-9 公头 (黑) | ||
设备至设备 | 1 x RJ-45 母头 (黑) | |||
电源 | 1 x DC Jack | |||
LED指示灯 | 本地 | 1 (绿) | N/A | |
远程 | 1 (绿) | N/A | ||
蓝 | N/A | 1 (蓝) | ||
绿 | 连线 | N/A | 1 (橘/绿) | |
红 | 远程 | N/A | 1 (红) | |
按键 | 操作模式选择 | 1 x 按键 | N/A | |
颜色 | N/A | 1 x 按键 | ||
选择 | N/A | 1 x 按键 | ||
仿真功能 | 键盘/鼠标 | PS/2 | ||
视频分辨率 | 1920 x 1200@60Hz (150 m); 1280 x 1024@60Hz (300 m); DDC, DDC2, DDC2B | |||
耗电量 | DC5.3V/3.38W | DC5.3V/6.43W | ||
作业环境 | 操作温度 | 0 - 50°C | ||
储存温度 | -20 - 60°C | |||
湿度 | 0-80% RH, 无凝结 | |||
机体属性 | 外壳 | 金属 | ||
重量 | 0.49 kg | 0.48 kg | ||
尺寸 (长 x 宽 x 高) | 20.20 x 8.64 x 2.50 cm |
