CL5708N

CL5708 Slideaway™ LCD KVM抽拉式多电脑切换器是一套先进的控制方案，其可通过一组PS/2或USB KVM控制端(键盘、显示器及鼠标)访问多台服务器。一台CL5708可分别直接管理8台服务器；通过菊式串接方式另外再串接31台KVM多电脑切换器，即可从单一控制端管理多达256台服务器。

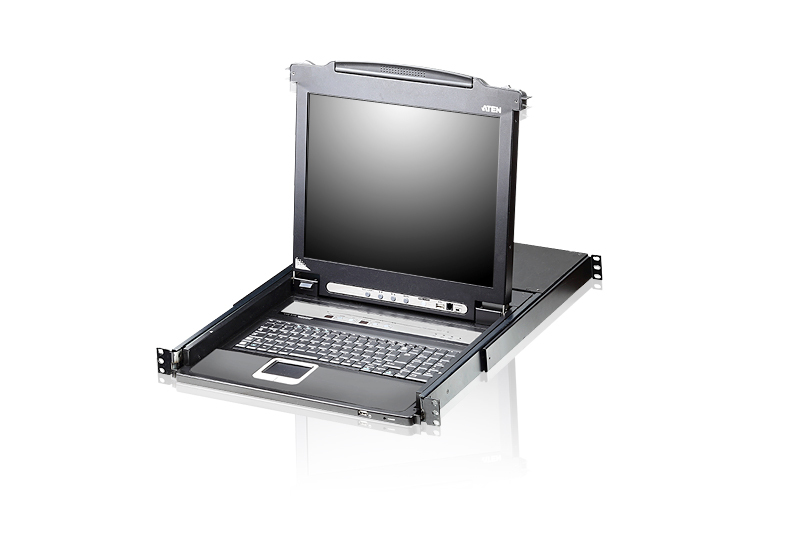

CL5708将17寸和19寸LED背光LCD液晶显示器、键盘及鼠标触控板整合于一个1U的抽拉式控制端模块内，可大幅节省机架空间。

CL5708M: 为17" LCD机种
CL5708N: 为19" LCD机种

物品清单

1 x CL5708 LCD KVM多电脑切换器(附标准机架安装配件)
2 x 特制KVM线缆组 (USB与PS/2各一组)
1 x 5-in-1 USB / PS/2 控制端线缆
1 x 固件更新线缆
1 x 电源线 (仅限AC电源机种)
1 x 使用说明

电话：010-82874540 13164271077

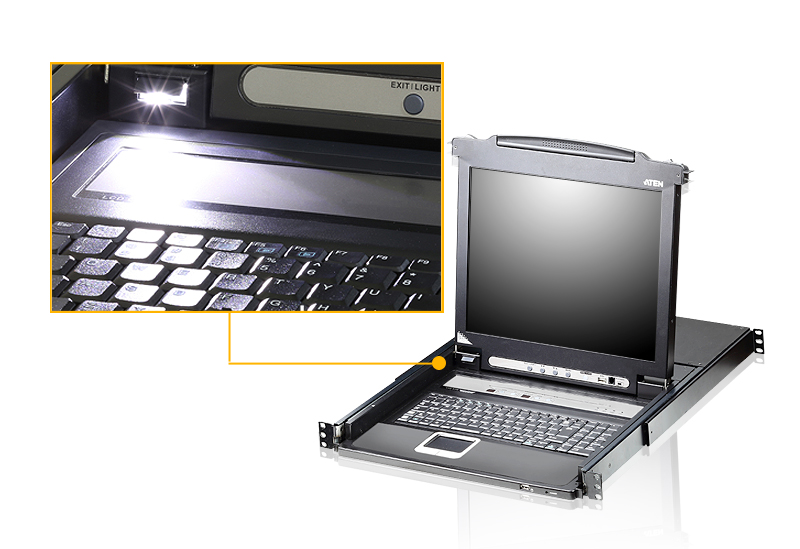

- 独家的LED照明灯 - 于灯光不佳的使用环境下增加键盘及触控板的可视度
- 整合具备17寸和19寸LED背光之LCD液晶显示器的KVM控制端于单一抽拉式机身内

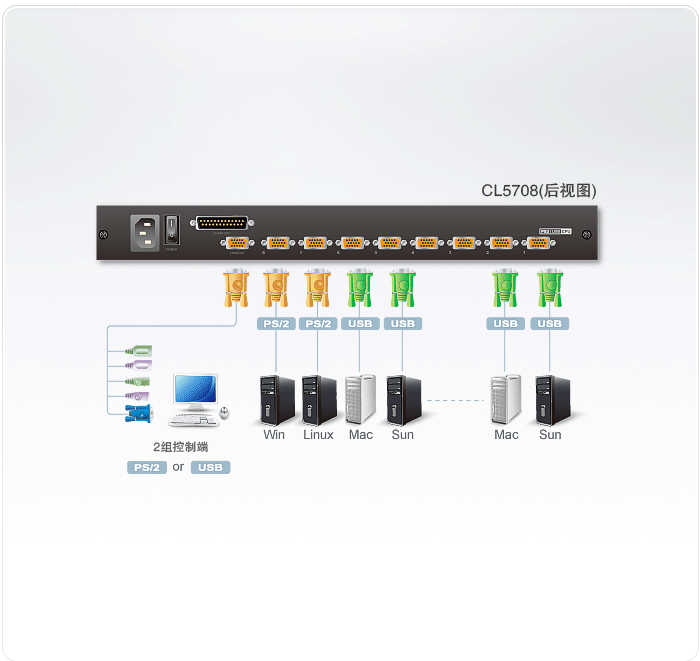

- 节省空间–两组控制端(单一总线)可管理8台服务器
- 菊式串接另外31台设备 - 单一控制端可管理高达256台服务器(兼容的KVM多电脑切换器包括ACS1208A、ACS1216A、CS1708A、CS1716A)
- 双接口–支持配备PS/2或USB键盘及鼠标的服务器与控制端
- LCD模块上的USB连接端口可让每一台电脑访问USB接口设备*
- LCD模块可展开至115度，以提供舒适的检视角度
- 跨平台支持 - Windows, Linux, Mac, and Sun
- 支持多媒体USB键盘 (PC、Mac及Sun)
- PS/2及USB接口自动侦测
- USB与PS/2键盘及鼠标信号仿真– 无论控制端是否切换到该服务器均可确保开机无误
- 支持外接式USB鼠标
- 高视频分辨率-高达1280 x 1024 @75Hz
- 无需安装软件 - 可通过前端面板按键、键盘热键、及多国语言OSD显示器选单轻松选择服务器
- 在菊式串接的架构下，可自动侦测设备机台位置并显示于前端面板的LED上，无需手动进行DIP设定
- 当机台顺序改变时，自动重编连接端口号
- 双层密码安全机制 - 唯有授权用户才能浏览与控管服务器
- 支持1位管理员与4位用户账号，其拥有各自的设定数据
- 自动扫描模式可持续监控用户所选择的服务器
- 支持广播模式–可将键盘指令传送至系统架构下的所有服务器
- 可通过热键与OSD开启/关闭警示音
- 通过菊式串接线，同步为所有串接的KVM多电脑切换器进行固件更新
- 支持多国键盘语言：英语(US)、英语(UK)、德语、德语(瑞士)、法语、希腊语、匈牙利语、意大利语、日语、韩语、俄语、西班牙语、瑞典语、繁体中文

  * USB外围设备必须通过USB线缆才能管理，PS/2线缆无法支持

  一人上架安装套件简介

电话：010-82874540 13164271077

电话：电话：010-82874540 13164271077 全天候多方技术支持，购买无忧！

Function	CL5708M	CL5708N
电脑连接
直接	8	8
最大	256 (菊式串接)	256 (菊式串接)
连接端口选择	OSD屏幕选单、热键、按键	OSD屏幕选单、热键、按键

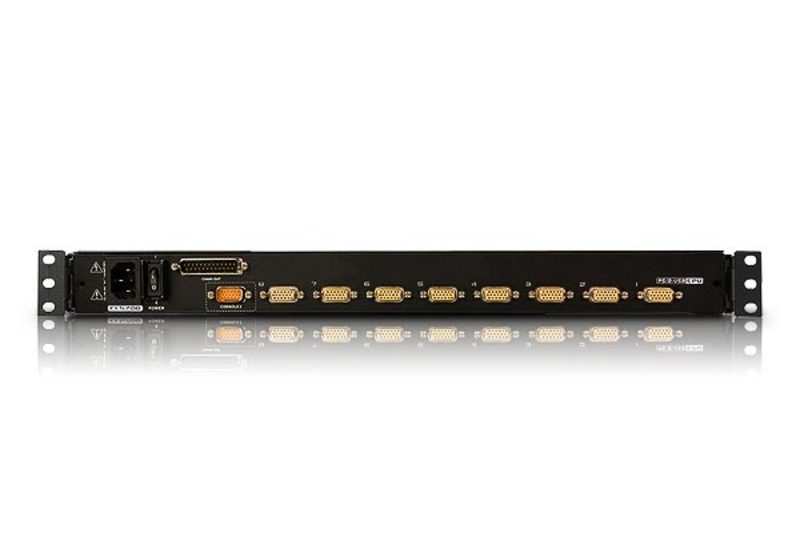

接口
外接控制端连接端口	1 x SPHD-18 公头 (黄色)	1 x SPHD-18 公头 (黄色)
外接鼠标连接端口	1 x USB Type A 母头 (白色)	1 x USB Type A 母头 (白色)
KVM 端口	8 x SPHD-15/17 母头 (黄色)	8 x SPHD-15/17 母头 (黄色)
菊式串接端口	1 x DB-25 公头 (黑色)	1 x DB-25 公头 (黑色)
固件更新	1 x RJ-11 母头	1 x RJ-11 母头
电源	1 x 3 针脚交流电源插座	1 x 3 针脚交流电源插座
USB 端口	1 x USB Type A 母头 (白色)	1 x USB Type A 母头 (白色)
开关
重置	1 x 内嵌式按键	1 x 内嵌式按键
电源	1 x 翘板开关	1 x 翘板开关
固件更新	1 x 开关	1 x 开关
LCD调整	4 x 按键	4 x 按键
LCD开启/关闭	1 x LED 按键 (橘色)	1 x LED 按键 (橘色)
连接端口选择	2 x 按键	2 x 按键
工作站选择	2 x 按键	2 x 按键
LED
在线	8 (橘色)	8 (橘色)
连接端口ID	2 x 7 段式 LED 显示器 (黄色)	2 x 7 段式 LED 显示器 (黄色)
工作站 ID	2 x 7 段式 LED 显示器 (黄色)	2 x 7 段式 LED 显示器 (黄色)
电源	1 (深绿色)	1 (深绿色)
锁定	1 x Num Lock (绿色) 1 x Caps Lock (绿色) 1 x Scroll Lock (绿色)	1 x Num Lock (绿色) 1 x Caps Lock (绿色) 1 x Scroll Lock (绿色)
仿真
键盘/鼠标	PS/2，USB	PS/2，USB
面板规格
屏幕尺寸	17" LCD	19" LCD
像素间距	0.264 mm x 0.264 mm	0.294 mm x 0.294 mm
支持色彩	1670 万色	1670 万色
对比率	1000:1	1000:1
亮度	250 cd/m2	250 cd/m2
响应时间	5 ms	5 ms
观看角度	170° (水平)，160° (垂直)	170° (水平)，160° (垂直)
视频	1280 x 1024 @ 75 Hz；DDC2B	1280 x 1024 @ 75 Hz；DDC2B
扫描间隔	1 - 255 秒	1 - 255 秒
输入额定值	100-240 V AC，50/60 Hz，1 A	100-240 V AC，50/60 Hz，1 A
功耗	AC110V:18.3W:96BTU AC220V:19.1W:100BTU	AC110V:18.3W:96BTU AC220V:19.1W:100BTU
环境
操作温度	0 - 50°C	0 - 50°C
储存温度	-20 - 60°C	-20 - 60°C
湿度	0–80% RH, 无凝结	0–80% RH, 无凝结
机体属性
外壳	金属 + 塑料	金属 + 塑料
重量	13.47 kg ( 29.67 lb )	13.39 kg ( 29.49 lb )
尺寸 (长 x 宽 x 高)	48.00 x 64.27 x 4.40 cm (18.9 x 25.3 x 1.73 in.)	48.00 x 68.92 x 4.40 cm (18.9 x 27.13 x 1.73 in.)
附注	对于一些机架式产品，请注意标准物理尺寸WxDxH，其使用LxWxH来表示。
